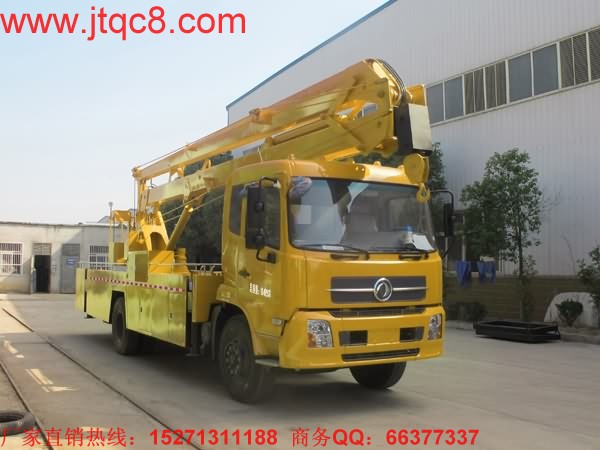

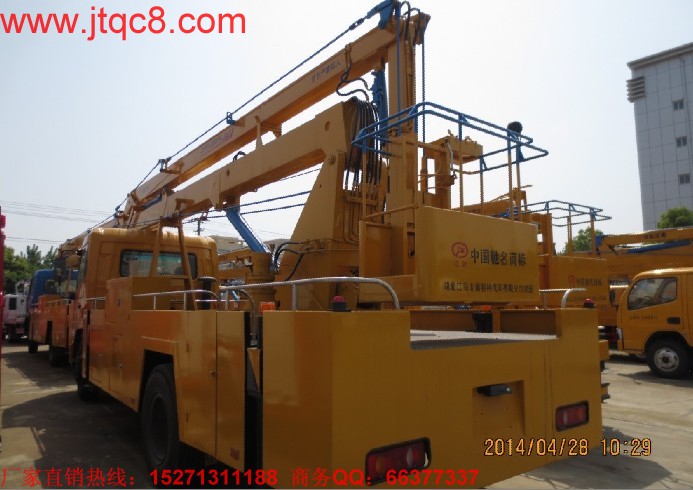

東風天錦22米高空作業車（國四）
|
|
|
產品商標 |
江特牌 |
公告批次 |
255 |
|
產品名稱 |
JDF5111JGKDFL4型 |
產品號 |
ZKZAF4BM011 |
|
總質量(Kg) |
11495 |
罐體容積(m3) |
|
|
額定載質量(Kg) |
|
外形尺寸 |
10400×2498×3850 |
|
整備質量(Kg) |
11300 |
貨廂尺寸 |
×× |
|
額定載客(人) |
|
準拖掛車總質量(Kg) |
|
|
駕駛室準乘人數(人) |
3 |
載質量利用系數 |
|
|
接近角/離去角(°) |
20/9 |
前懸/后懸 |
1430/3100 |
|
軸數 |
2 |
軸距 |
4700,5000 |
|
軸荷(Kg) |
4000/7495 |
最高車速(Km/h) |
100 |
|
其它 |
前伸550mm,后伸320mm;側面防護及后下部防護裝置材料材質:Q235,側面防護及后下部防護裝置為整體式結構;后下部防護裝置離地高度:500mm. |
|
【底盤技術參數】 |
|
底盤型號 |
DFL1120B13 |
底盤名稱 |
載貨汽車底盤（二類） |
|
商標名稱 |
東風牌 |
生產企業 |
東風汽車有限公司 |
|
外形尺寸 |
8290,8790×2370×2760 |
輪胎數 |
6 |
|
接近角/離去角(°) |
20/11 |
輪胎規格 |
9.00-20,9.00R20,255/70R22.5 |
|
鋼板彈簧片數 |
7/9+6,8/10+8 |
前輪距 |
1880 |
|
燃料種類 |
柴油 |
后輪距 |
1800 |
|
排放標準 |
GB3847-2005,GB17691-2005國Ⅳ |
|
發動機型號 |
發動機生產企業 |
排量 |
功率(Kw) |
|
ISDe180 40
ISDe160 40
ISDe185 40
EQH160-40
EQH180-40
ISB180 40 |
東風康明斯發動機有限公司
東風康明斯發動機有限公司
東風康明斯發動機有限公司
東風汽車有限公司
東風汽車有限公司
東風康明斯發動機有限公司 |
4500
4500
6700
4752
4752
5900 |
132
118
136
118
132
132 |
|
專
用
功能 |
最大作業高度 |
22m |
最大作業幅度 |
8.8m |
|
工作斗額定載荷 |
200kg |
回轉角度 |
360 |
|
回轉速度 |
0~2r/min |
額定起吊質量 |
1000-2000kg（選裝） |
|
最大起吊高度 |
8.8m（選裝） |
支腿橫向跨距 |
3.25m |
|
上臂最大升角 |
70 |
下臂最大升角 |
140 |
|
